Часы авиационные – ИТВ-4
ИТВ-4

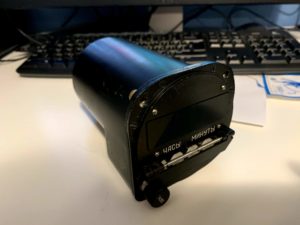

Недавно купил на https://meshok.net/ интересные часики – ИТВ-4. Стоят они во многих боевых самолётов времен СССР и показывают время на четырёх индикаторах ИВ-9 – вакуумный сверхминиатюрный индикатор накаливания (нумитрон). Ещё ни разу не доводилось с ними сталкиваться. По сути эти 7-сегментый индикатор, со светящимися элементами в виде вольфрамовых спиралей накаливания.
Если кому интересно, то вот его основные характеристики:

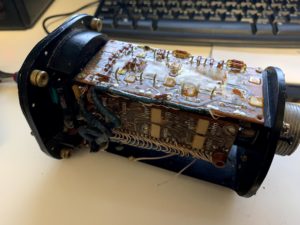

Продавец заранее написал, что состояние часов неизвестно. И действительно, оказалось, что кто-то уже успел снять все компоненты с плат. Скорее всего в поисках драг. металлов. Для меня это не так важно, главное что лампы целы и корпус в порядке.

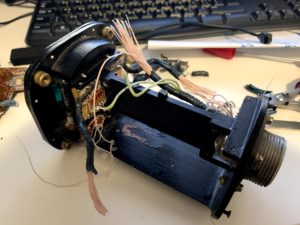

Снял все старые платы и добрался до проводников самих ламп

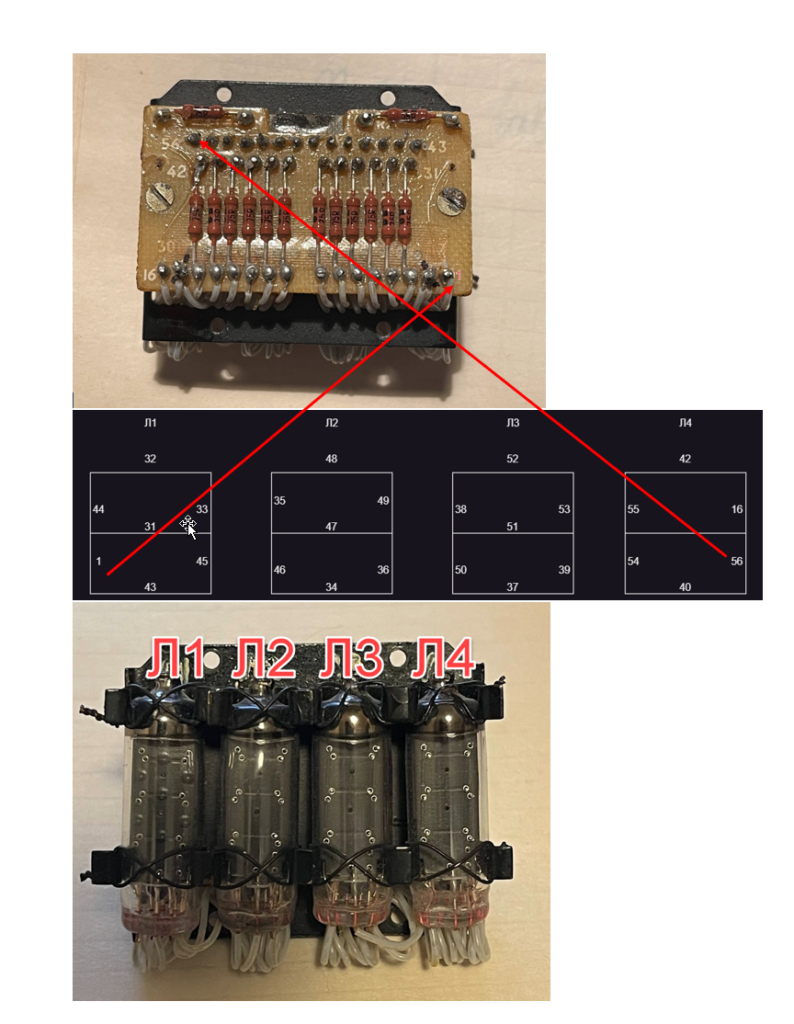

Диаграмма выводов нумитронов
Наконец-то добрался до того, чтобы сделать reverse engineering на контакты нумитронов. Составил небольшую схему для удобства.
Надеюсь скоро получится добраться до написания самой программы.
Hello Andrey,
I have 2 of these clock in my collection.
Do you have the pinout of the rear connector and voltage input to run the clock ?
Thank you in advance if you can help me on this point.
Best regards,
Fred from France
Hello, Fred
Sorry, I don’t have a pinout. But if you disassemble the clock, you’ll find that each number’s segment (connected in series with resistor) works with 5V! Each segment of the numitron works like a small incandescent lamp.
I read some explanation about this clock. It said, that aircraft itself sends the exact time to the clock and the clock acts as a decoder for aircraft’s signals.
Andrey
Thanks you very much for your information, i will make a retro-engineering to determine the pinout,
Best regards,
Fred
